KA87BDER132S4BE5HF減速機電機在雙螺旋輸送機上

雙螺旋輸送機作為工業生產中輸送散裝物料（如糧食、礦石、化工原料）的核心設備，對動力系統的穩定性、扭矩輸出及調速適配性要求極高。KA87BDER132S4BE5HF 減速機電機作為常用動力解決方案，其型號蘊含著關鍵參數信息，且在輸送機中承擔著 “動力轉換與適配” 的核心角色。以下從型號解析和動力運行原理兩方面展開說明。

一、KA87BDER132S4BE5HF 減速機電機型號解析

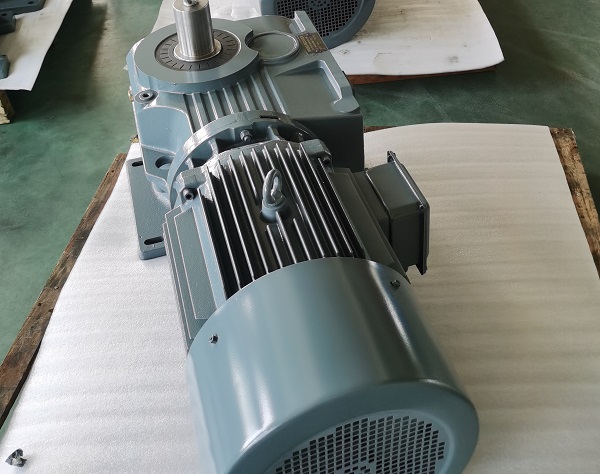

該型號為典型的K 系列斜齒輪 - 直角傘齒輪減速電機，各部分字母和數字代表特定參數，直接決定其適配場景和性能：

1. 主體型號：KA87

K：代表系列類型，即斜齒輪 - 直角傘齒輪減速機，特點是輸出軸與輸入軸呈 90° 直角布局，適用于空間受限、需要垂直傳動的場景（雙螺旋輸送機常因結構設計需直角動力輸出）。

A：表示裝配形式，此處指 “電機與減速機直聯”（即電機通過法蘭直接連接減速機輸入端，無需額外聯軸器，減少傳動損耗）。

87：機座號，是減速機尺寸和承載能力的核心標識。機座號越大，減速機中心距、齒輪模數越大，額定輸出扭矩越高。87 機座號的 K 系列減速機額定輸出扭矩通常在 100-500N?m 之間，適配中輕型負載的雙螺旋輸送機。

2. 電機參數：BDEr132S4

BDE：電機類型標識，此處指 “異步制動電機”（B 代表制動，D 代表異步，E 代表效率），內置電磁制動器，可在停機時快速制動，防止雙螺旋輸送機因慣性導致物料堆積或滑移。

132：電機中心高，即電機軸中心到機座底面的距離為 132mm，對應電機功率范圍通常為 4-7.5KW（結合后續參數進一步確認）。

S4：電機工作制與極數標識，“S” 代表短機座（電機長度規格），“4” 代表 4 極電機，同步轉速為 1500r/min（實際額定轉速約 1440r/min），屬于常用中速電機，適配需要中等轉速輸出的輸送機場景。

3. 附加參數：BE5HF

BE5：表示電機防護等級與冷卻方式，“BE” 代表防護等級為 IP55（防塵、防低壓噴水），適應輸送機可能接觸粉塵、少量水汽的工業環境；“5” 為冷卻方式代碼，通常指自扇冷式（電機自帶風扇散熱）。

HF：為附加功能標識，可能代表電機帶熱保護裝置（H）和法蘭安裝形式（F），確保電機過載或過熱時自動停機，且適配輸送機的法蘭式安裝需求。上面是K87減速電機型號解析的相關情況

二、在雙螺旋輸送機中的動力運行原理

雙螺旋輸送機通過兩根平行的螺旋軸旋轉，推動物料沿輸送槽移動，其動力傳遞需經過 “電機 - 減速機 - 螺旋軸” 的多級轉換，KA87 系列減速電機的核心作用是將電機高速低扭矩轉化為螺旋軸所需的低速高扭矩，并適配輸送機的負載特性。

1. 動力轉換：減速增扭適配輸送需求

電機輸出的原始動力為高轉速（1440r/min）、低扭矩，無法直接驅動螺旋軸（螺旋軸需低速運行以避免物料飛濺，同時需高扭矩克服物料與槽壁、螺旋葉片的摩擦力）。減速機通過內部斜齒輪 - 直角傘齒輪組合傳動實現減速增扭：

斜齒輪組負責一級減速，利用齒輪嚙合比（如速比 i=20）降低轉速；直角傘齒輪組改變傳動方向（將電機水平輸出轉為螺旋軸所需的水平或垂直輸出），同時進一步優化扭矩傳遞效率（傳動效率可達 90%-95%）。

輸出轉速通常降至 10-50r/min（具體由速比決定），輸出扭矩同步提升（如電機額定扭矩 30N?m，經 i=20 減速后，減速機輸出扭矩可達 600N?m，滿足物料輸送的扭矩需求）。

2. 負載適配：緩沖沖擊與穩定運行

雙螺旋輸送機的負載具有波動性（如物料堆積時負載驟增、啟動瞬間慣性負載大），減速電機通過以下機制適配：

K系列減速機齒輪采用高強度合金材料（如 20CrMnTi 滲碳淬火），齒面硬度高，可承受短期過載（通常允許 120% 額定扭矩持續 1 分鐘），避免啟動或物料卡滯時齒輪損壞。

內置制動電機在停機時快速響應（制動時間≤0.5 秒），防止螺旋軸因慣性繼續旋轉導致物料堆積在出口處；同時制動過程中的扭矩緩沖功能，減少對齒輪和螺旋軸的沖擊。

3. 同步傳動：保障雙螺旋軸協同運行

雙螺旋輸送機的兩根螺旋軸需同步旋轉（轉向相反或相同，取決于物料輸送方向），否則會導致物料輸送不均或卡堵。減速電機通過以下方式保障同步性：

減速機輸出端通過聯軸器與螺旋軸剛性連接（或通過鏈傳動、齒輪傳動分配動力至兩根軸），減速機的高傳動精度（空程誤差≤0.5°）確保兩根螺旋軸的轉速差控制在允許范圍內（≤2%）。

減速電機的穩定輸出扭矩（波動≤5%）避免因動力波動導致螺旋軸轉速忽快忽慢，保證物料均勻推進，減少輸送過程中的堵塞風險。

4. 環境適配：應對復雜工況的可靠性設計

雙螺旋輸送機常工作在粉塵多、濕度高的環境中，減速電機通過防護與散熱設計保障長期運行：

IP55 防護等級的電機外殼和減速機密封結構（如骨架油封、O 型圈）防止粉塵、水汽侵入內部，避免齒輪銹蝕或電機短路。

自扇冷式散熱結合減速機箱體的散熱筋設計，可及時散出傳動過程中產生的摩擦熱（正常運行時殼體溫度≤80℃），避免因過熱導致潤滑油變質或齒輪膠合。

三、運行優勢總結

KA87BDEr132S4BE5HF 減速電機在雙螺旋輸送機中，通過精準的型號參數匹配（如功率、速比、防護等級）和有效的動力傳遞機制，實現了 “高可靠性、高適配性、高性能性” 的運行效果。其型號中的每一項參數都對應著輸送機的實際需求（如制動功能應對停機、高扭矩應對物料阻力），而動力運行原理則確保了從電機到螺旋軸的動力 “無縫銜接”，是雙螺旋輸送機穩定運行的核心動力保障。
