AGV小車永磁同步電機配上行星減速機

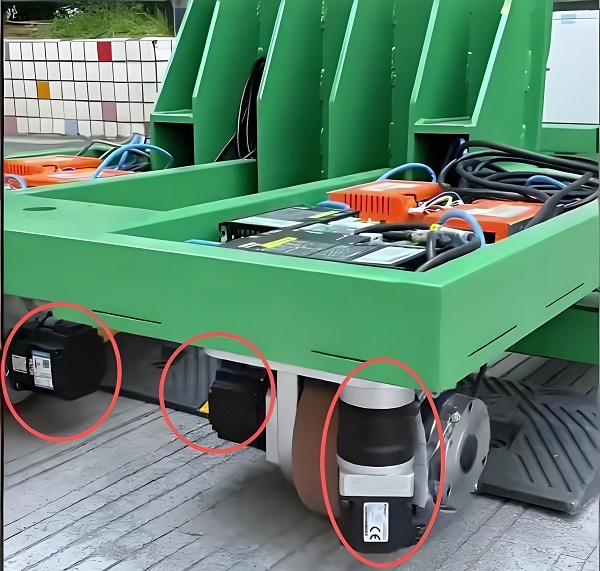

在一些比較大的廠房車間生產過程中，經常有物料運輸?shù)男枨?，而一些智能化的AGV小車就非常的適合這些場景。比方說一個車間需要從A地運輸?shù)紹地重量為400公斤，那么采用人力的液壓叉車的話也不是那么的實際，所以有的會選擇使用AGV小車。那么AGV小車在選擇驅動的時候應該怎么選擇合適的動力進行帶動設備運行呢？今天就跟著永傳電機的技術人員來看看這種輸送小車是怎么選擇斜齒輪減速電機進行運行的。

在用戶的選型過程中，他所處的是一個非標AGV設計的小車，經常會遇到實際用戶不同的需求，然后根據實際的需求去選擇合適的減速電機帶動設備進行運行。因為AGV是采用變成控制的，所以在驅動上他需要選擇可以變成的電機比如伺服電機或者是永磁同步電機搭配減速機進行使用。選擇多大功率的電機是根據小車的負載進行計算的，此時的情況下除了考慮負載還需要考慮一下速度以及輪子的直徑大小。然后通過公式之間的計算去決定選擇多大的型號匹配合適。那么我們來了解一下用戶設備的一些情況吧。AGV小車的驅動系統通常采用低壓永磁電機與行星減速機的組合方案，供電電壓范圍為DC24V-80V，以適應車載直流電源的便攜需求。伺服電機具有高精度閉環控制和高轉速特性，額定轉速可達2000-3000rpm，但低速大扭矩輸出能力有限。行星減速機通過行星齒輪傳動原理，在多級齒輪嚙合中實現"減速增扭"——將電機的高轉速轉換為AGV車輪所需的低轉速高扭矩輸出，單級傳動效率可達95%以上。同時，行星減速機以減速比的平方關系減小負載折算到電機側的慣量，使整個驅動系統的動態響應更為平穩，避免了頻繁啟停和轉向時的劇烈振動。某物流中心實測數據顯示，采用行星減速機的AGV單次充電續航里程可提升25%，能耗降低18%。

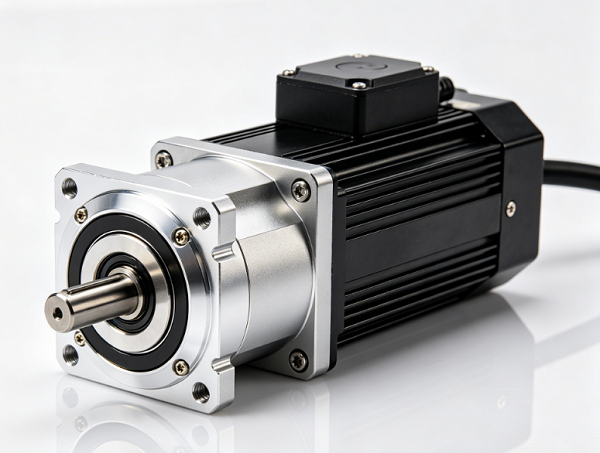

永磁同步電機與行星減速機的匹配需要從多個維度進行系統性協調。首先是減速比的選擇，需根據負載扭矩需求進行計算：T_out = T_motor × i × η，即電機輸出扭矩乘以減速比和傳動效率。上述用戶的場景下AGV通常要求比較重載，負載400kg、速度大于1.5m/s；而重載搬運場景則要求低速大扭矩，可承載2噸以上的負載。其次是慣量匹配，負載慣量與電機慣量比宜控制在3-10倍以內，慣量比過大會導致系統響應遲鈍和振動。在精度方面，行星減速機通過精密磨齒和齒輪預緊設計，將回程間隙控制在1-3弧分以內，配合伺服電機編碼器形成雙反饋環路，可使AGV的重復定位精度達到±0.02mm級別，滿足高精度搬運和導航需求。這就是AGV小車與永磁電機和行星減速機之間的一些情況。如果您的設備也需要選擇傳動驅動電機減速器的話，您可以咨詢永傳電機技術人員黃工18029023313/18029026613
