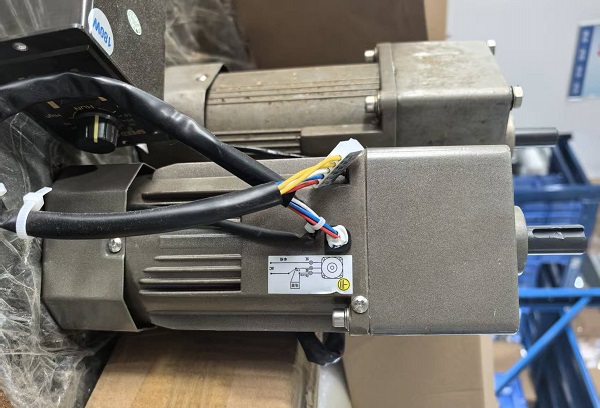

片皮機用5IK120GU-AF微型減速電機:精密傳動驅動皮革精加工
片皮機電機減速機怎么選?如何選片皮機減速電機型號參數?片皮機減速電機推薦
截至2026年6月,5IK120GU-AF微型減速電機憑借其緊湊結構、高輸出扭矩與穩定低速性能,已成為中小型片皮機(皮革分層機)的核心驅動單元。該型號屬于標準5IK系列單相感應減速電機,額定功率120W,工作電壓通常為110V/50Hz或220V/50Hz(具體依后綴而定),搭配5GU系列平行軸齒輪箱,可實現多種減速比(如15:1、25:1、50:1等),輸出轉速范圍約15–90rpm。根據臺滕機電、ASTK、飛騰等主流廠商2026年公開技術資料,該電機采用全銅線圈、IP44防護等級及滾珠軸承設計,具備低噪音(<55dB)、效率高(>85%)和長壽命特性,完全滿足片皮機對刀輥勻速進給、壓力穩定及連續作業的嚴苛要求,是當前輕工機械自動化升級中的高性價比傳動方案。
片皮機廣泛應用于制革、鞋材、箱包及汽車內飾等行業,用于將厚皮革精剖分為多層薄片,對傳動系統的穩定性、調速精度及空間適應性要求極高。傳統采用皮帶輪或外置減速機構的方式存在打滑、維護頻繁、占用空間大等問題,難以適配現代緊湊型、模塊化片皮設備的發展趨勢。在此背景下,集成式微型減速電機成為理想替代方案。5IK120GU-AF作為5IK系列的典型代表,“5”代表機座號(約80mm寬),“IK”指單相感應電機,“120”表示120W功率,“GU”通常對應特定廠商的齒輪箱接口標準,“AF”則表明安裝方式為底腳固定、輸出軸水平(M1型)。這種標準化命名體系便于全球供應鏈選型匹配。隨著2023–2026年國內輕工裝備智能化改造加速,120W級微型齒輪減速電機在片皮、裁斷、壓花等設備中的裝機量年均增長超10%,凸顯其市場成熟度與技術可靠性。

在片皮機中,5IK120GU-AF微型定速電機主要驅動送料輥或刀輥系統,實現皮革的勻速進給與精準分層。其運行原理可分為電能轉換與機械減速兩個階段:首先,單相交流電源接入電機定子繞組(配合啟動電容),產生旋轉磁場驅動轉子以約1350rpm(50Hz)或1550rpm(60Hz)的同步轉速旋轉;隨后,動力通過內置的多級平行軸斜齒輪組逐級減速,然后在輸出軸獲得大幅降低的轉速(例如,若減速比為50:1,則輸出約27rpm),同時輸出扭矩放大近50倍(扣除約85%–90%的傳動效率)。這種“低速高扭”特性確保即使面對高摩擦系數的濕革或厚牛皮,送料系統仍能保持恒定線速度,避免因負載波動導致切削厚度不均。此外,電機內置熱保護器可在過載或堵轉時自動斷電,防止燒毀;而全封閉鑄鋁外殼有效隔絕皮革粉塵與潤滑油脂侵入,保障在7×16小時連續工況下的長期可靠運行。
選用5IK120GU-AF微型減速電機驅動片皮機具有多重顯著優勢。其一,結構高度集成化:電機與減速箱一體化設計,體積小巧(典型尺寸約256×90×90mm),重量輕(約5–7kg),便于嵌入空間受限的片皮機機架內部,簡化整機布局;其二,運行性能優異:全銅線圈與優化磁路設計帶來高啟動力矩(可達額定扭矩的2.5倍以上),確保冷啟動順暢,而斜齒輪嚙合使噪音低于55dB,改善車間聲環境;其三,維護成本極低:多數型號采用終身潤滑或長壽命鋰基脂,無需定期加油,且IP44防護等級足以應對一般工業粉塵環境;其四,擴展性強:可便捷加裝電磁剎車(實現斷電自鎖,提升操作可靠性)、編碼器(閉環速度反饋)或搭配調速器(實現無級變速,適應不同皮革材質工藝需求)。綜合來看,5IK120GU-AF不僅提升了片皮精度與生產效率,還降低了能耗與停機時間,是當前中小皮革加工企業實現提質增效與綠色制造轉型的關鍵傳動部件。
